| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | NLD |
| إصدار الشهادات: | ISO9001 CE FCC |
| رقم الموديل: | X8 |
| الحد الأدنى لكمية: | 2 ضبط |
| الأسعار: | Negotible |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على العرض: | 100sets / month |
| اسم: | نظام الطاقة X8 | الحمل الموصى به: | 5 ~ 7 كلغ |
|---|---|---|---|
| <i>Max.</i> <b>الأعلى.</b> <i>thrust</i> <b>دفع</b>: | 15.3 كجم | بطارية: | 6 ~ 12 ثانية |
| <i>Cont.</i> <b>تابع</b> <i>current</i> <b>تيار</b>: | 80A تبديد جيد للحرارة | تيار الذروة: | 100A تبديد جيد للحرارة |
| تسليط الضوء: | IPX7 UAV Parts,IPX7 Dustproof UAV Parts,نظام طاقة X8 مقاوم للماء |
||

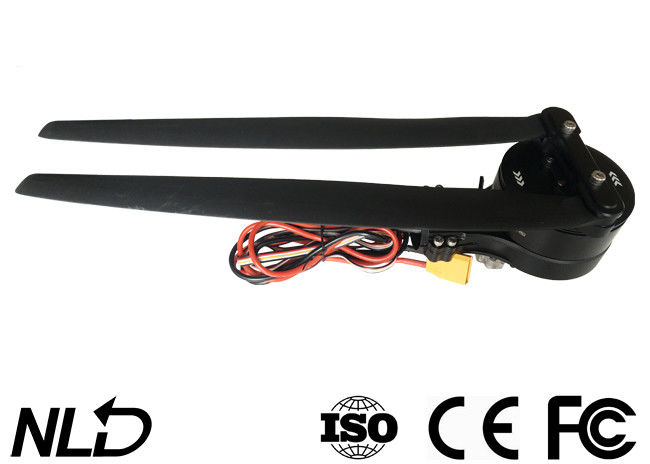

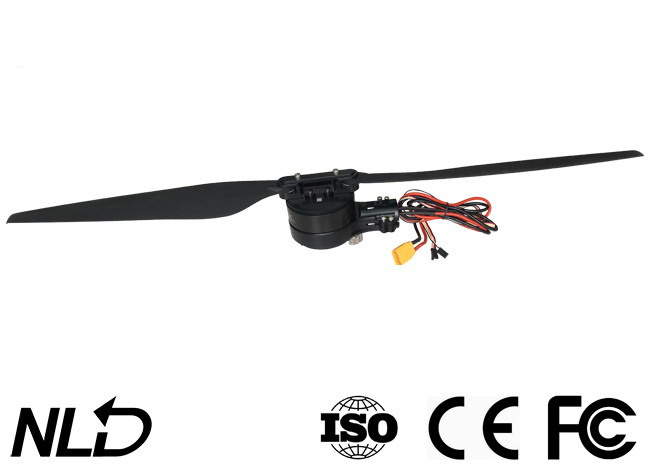

X8 نظام طاقة المحرك بدون فرشات للزراعة بدون طيار بدون طيار تحميل 5 ~ 7 كجم حتى 15.3 كجم مقاوم للماء والغبار IPX7
معلمات متقدمة
| الجهد (V) | المروحة | خنق(٪) | دفع | امبير (A) | قوة (W) | الكفاءة (g / W) |
| 48 فولت (12 ثانية ليبو) |
مروحة قابلة للطي مقاس 30.5 بوصة
|
44٪ | 3012 | 3.5 | 231.1 | 13.0 |
| 51٪ | 4009 | 7.1 | 346.9 | 11.6 | ||
| 56٪ | 5032 | 9.6 | 471.6 | 10.7 | ||
| 60٪ | 6000 | 12.6 | 615.0 | 9.8 | ||
| 64٪ | 6978 | 15.8 | 769.7 | 9.1 | ||
| 68٪ | 8009 | 19.6 | 957.6 | 8.4 | ||
| 72٪ | 9009 | 23.4 | 1144.1 | 7.9 | ||
| 76٪ | 9970 | 27.7 | 1350.8 | 7.4 | ||
| 80٪ | 10984 | 32.4 | 1579.1 | 7.0 | ||
| 84٪ | 12036 | 37.2 | 1812.5 | 6.6 | ||
| 87٪ | 12962 | 41.7 | 2031.8 | 6.4 | ||
| 94٪ | 14954 | 51.7 | 2520.3 | 5.9 | ||
| 100٪ | 16183 | 60.6 | 2944.2 | 5.5 |
مقدمة
نظام الطاقة بدون فرش X8 هو نظام طاقة قادر على حمل حمولة من 5 إلى 7 كجم (لكل دوار) للطائرات بدون طيار الزراعية.يمكن أن توفر قوة دفع تصل إلى 15.3 كجم ومطابقة أذرع أنبوب ألياف الكربون 30 / 35mm.إنه مقاوم للماء ومقاوم للغبار وفقًا لمعيار IPX7 ومقاوم لمياه الأمطار والمبيدات الحشرية ورذاذ الملح والرمل والغبار والطين والتربة الرملية ودرجات الحرارة العالية والتأثير.كما أنه يتميز بالخوارزمية المستخدمة لتحسين نظام FOC ESC والمحرك وجعل النظام أكثر توازناً ، وحماية متعددة مثل الاكتشاف الذاتي للتشغيل ، والجهد غير الطبيعي للتشغيل ، والتيار الزائد وقفل المحرك ، والوقت الفعلي وظيفة إخراج البيانات.
انتباه
• ابق دائمًا سائقك بعيدًا عن الزحام وخطوط الطاقة ذات الجهد العالي والعقبات ، وقم بقيادة الطائرة بدون طيار وفقًا للوائح السلامة ذات الصلة.
• لا تقترب أبدًا من المروحة والمحرك الدوار عالي السرعة ، وإلا فقد تتأذى.
• تحقق مما إذا كانت جميع الأجزاء في حالة جيدة قبل الاستخدام.في حالة وجود أي جزء تالف ، يرجى الاتصال بالمصنع للاستبدال.
• تحقق مما إذا كان هناك أي قطع لتوصيل الأجزاء مفكوكة والمحركات أفقية قبل كل رحلة.
• يبلغ قطر تجويف ذراع نظام الطاقة X8 35 مم ، إذا كنت تستخدم أنبوب 30 مم ، فقم بتثبيت مهايئ الأنبوب (المضمن في علبة المنتج) في أنبوب الإخراج الموجود على حامل المحرك أولاً.
• يمكنك تغيير لون ضوء مجموعة LED.في هذه الحالة ، تحتاج إلى فك غطاء المصباح وتحريك مفاتيح DIP وفقًا لذلك.
• يمكنك شطف المحرك بالماء البارد بعد كل رحلة للحفاظ على نظافته.
تحديد
| الأعلى.دفع | 15.3 كجم / محور (48 فولت ، مستوى سطح البحر) | يوصى ببطارية LiPo | 12S ليبو |
| الوزن الموصى به للإقلاع | 5-7 كجم / محور (48 فولت ، مستوى البحر) | وزن الكومبو | 1040 جرام |
| تصنيف مقاوم للماء | IPX7 | درجة حرارة التشغيل | -20 ℃ ~ 50 ℃ |
محرك
| حجم الجزء الثابت | 81 * 20 ملم |
| تقييم KV | 100 كيلو فولت |
| OD لأنبوب ألياف الكربون | φ30mm / φ28mm (* ستحتاج إلى محول أنبوب) |
| تحمل | NSK كروي (مقاوم للماء) |
خروج
| يوصى ببطارية LiPo | 6-12S ليبو | مستوى إشارة الإدخال PWM | 3.3 فولت / 5 فولت |
| تردد إشارة الخانق | 50-500 هرتز | عرض نبض التشغيل | 1100 ~ 1940 μs ثابتة أو لا يمكن برمجتها |
| الأعلى.مساهمة الجهد | 52.2 فولت | الأعلى.المدخلات الحالية | 80 أ |
| قبل الميلاد | مدمج | الأعلى.تيار الذروة | 100 أ |
| فتحات تركيب الفوهة | φ28.4 مم -2 * M3 | ||
المروحة
القطر × الملعب 3090
الوزن 180 جرام
تركيب نظام الطاقة
• تم تجميع نظام الطاقة بالكامل قبل مغادرة المصنع ، وهو جاهز للاستخدام ويمكنك تركيبه مباشرة على الطائرة الزراعية بدون طيار وفقًا لاتجاه الدوران (CW / CCW) المحدد على المحرك.
• قطر التجويف (للذراع) هو 35 مم ، إذا كنت تريد استخدام 30 مم tu ، فستكون هناك حاجة لمحول الأنبوب.
• الكبل ثلاثي الألوان (أسود / أحمر / أبيض) مخصص لإخراج البيانات وتحديث البرامج الثابتة ESC ، والكابل ثنائي اللون (أبيض / أسود) هو كبل إشارة الخانق ، والسلك الأصفر هو سلك إخراج إشارة RPM.
• إشارة البيانات السلكية لإخراج مدخلات دواسة الوقود ، خرج الخانق ، محرك RPM ، تيار الإدخال ، تيار الخرج ، جهد الإدخال ، درجة حرارة المكثف ، درجة حرارة MOS ، وما إلى ذلك.
• نطاق الخانق للمحرك ESC ثابت عند 1100 ~ 1940 ميكرومتر.
