| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | NLD |
| إصدار الشهادات: | ISO9001 CE FCC |
| رقم الموديل: | س 6 |
| الحد الأدنى لكمية: | 2 ضبط |
| الأسعار: | Negotible |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على العرض: | 100sets / month |
| اسم: | نظام الطاقة X6 | الحمل الموصى به: | 3 ~ 5 كلغ |
|---|---|---|---|
| <i>Max.</i> <b>الأعلى.</b> <i>thrust</i> <b>دفع</b>: | 11.9 كجم | بطارية: | 6 ~ 12 ثانية (حتى 52.2 فولت) |
| <i>Cont.</i> <b>تابع</b> <i>current</i> <b>تيار</b>: | 80 أ | تيار الذروة: | 100 أ |
| تسليط الضوء: | أجزاء الطائرات بدون طيار ISO9001 المروحة,أجزاء الطائرات بدون طيار ISO9001,أجزاء الطائرات بدون طيار 80A |
||

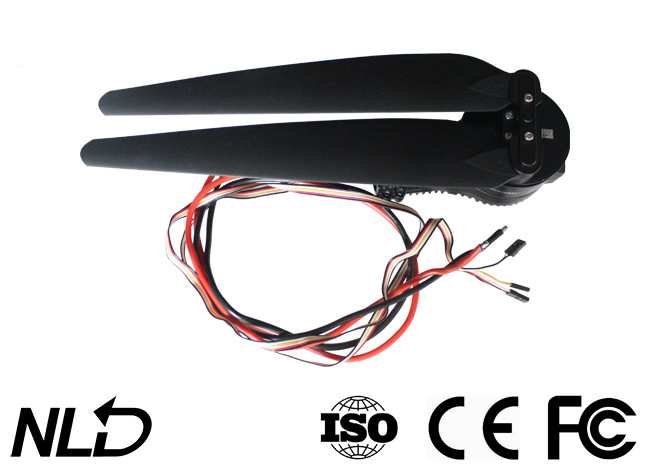

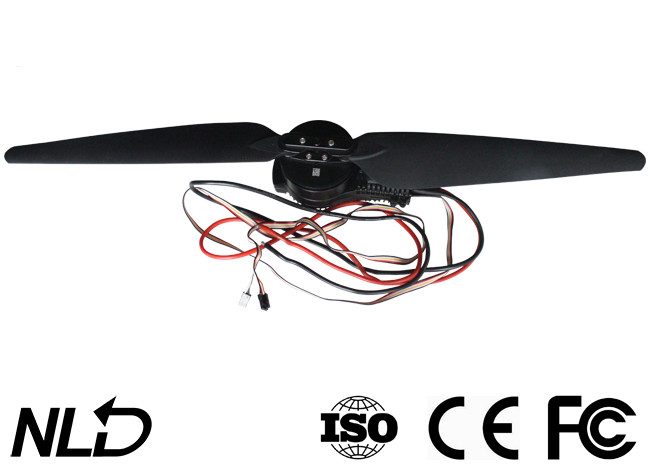

XRotor Pro X6 نظام الطاقة بدون فرش للزراعة بدون طيار تحميل 3 ~ 5 كجم حتى 11.9 كجم مقاوم للماء والغبار IPX7 ستراندارد
تحديد
الأعلى.الدفع 12 كجم / محور (48 فولت ، مستوى سطح البحر)
يوصى ببطارية LiPo 12S LiPo
الوزن الموصى به للإقلاع 3-5 كجم / المحور (48 فولت ، مستوى البحر)
وزن الكومبو 720 جرام
تصنيف مقاومة الماء IPX7
درجة حرارة التشغيل -20 درجة مئوية ~ 50 درجة مئوية
محرك
القطر الخارجي 70 مم
تصنيف KV 180KV
OD لأنبوب ألياف الكربون φ30mm / φ28mm (* سوف تكون هناك حاجة لمحول الأنبوب)
تحمل تحمل مستوردة
خروج
| يوصى ببطارية LiPo | 6-12S ليبو | مستوى إشارة الإدخال PWM | 3.3 فولت / 5 فولت (متوافق) |
| تردد إشارة الخانق | 50-500 هرتز | عرض نبض التشغيل | 1100 ~ 1940 μs |
| الأعلى.مساهمة الجهد | 52.2 فولت | الأعلى.تيار الإدخال (تابع) | 80 أ (مع تبديد حرارة جيد) |
| قبل الميلاد | مدمج | الأعلى.تيار الذروة (10 ثانية) | 100 أ (مع تبديد حرارة جيد) |
| فتحات تركيب الفوهة | φ28.4 مم -2 * M3 | ||
المروحة
القطر × الملعب 2388
الوزن 91 جرام (مع محول المروحة ، شفرة واحدة: 36 جرام)
مقدمة
نظام الطاقة بدون فرش XRotor Pro X6 هو نظام طاقة قادر على حمل حمولة
3 ~ 5 كجم (لكل محور) للطائرات بدون طيار الزراعية.يمكن أن توفر قوة دفع تصل إلى 11.9 كجم و
أذرع أنبوب ألياف الكربون match28 / 30mm.إنه مقاوم للماء والغبار وفقًا لمعيار IPX7 و
مقاومة لمياه الأمطار والمبيدات ورذاذ الملح والرمل والغبار والطين والتربة الرملية ودرجات الحرارة العالية
والتأثير.كما أنه يتميز بالخوارزمية المستخدمة لتحسين نظام FOC ESC والمحرك
وجعل النظام أكثر توازناً ، وحماية متعددة مثل الاكتشاف الذاتي للتشغيل ،
جهد غير طبيعي للتيار الكهربائي ، التيار الزائد وقفل المحرك ، وإخراج البيانات في الوقت الفعلي
وظيفة.
انتباه
• احرص دائمًا على إبعاد سائقك عن الزحام وخطوط الطاقة ذات الجهد العالي والعقبات ، وقم بالطيران
بدون طيار وفقًا لأنظمة السلامة ذات الصلة.
• لا تقترب أبدًا من المروحة والمحرك الدوار عالي السرعة ، وإلا فقد تتأذى.
• تحقق مما إذا كانت جميع الأجزاء في حالة جيدة قبل الاستخدام.إذا كان هناك أي جزء تالف ،
يرجى الاتصال بالمصنع للاستبدال.
• تحقق مما إذا كان هناك أي خلل لتوصيل الأجزاء مفكوكًا والمحركات كانت أفقية من قبل
كل رحلة.
• يبلغ قطر تجويف ذراع نظام الطاقة X6 30 مم ، إذا كنت تريد استخدام
أنبوب 28 مم ، ثم قم بتثبيت محول الأنبوب (المضمن في علبة المنتج) في جهاز الإسقاط
أنبوب على المحرك جبل أولا.
• يمكنك تغيير لون ضوء مجموعة LED.في هذه الحالة ، تحتاج إلى تفكيك ملف
غطاء خفيف وحرك مفاتيح DIP وفقًا لذلك.
• يمكنك شطف المحرك بالماء البارد بعد كل رحلة للحفاظ على نظافته.
• تم تجميع نظام الطاقة بالكامل قبل مغادرة المصنع ، وهو جاهز للاستخدام
ويمكنك تركيبه مباشرة على الطائرة الزراعية بدون طيار حسب اتجاه الدوران
(CW / CCW) مميزة على المحرك.
• قطر التجويف (للذراع) هو 30 مم ، إذا كنت تريد استخدام مقاس 28 مم ، ثم الأنبوب
ستكون هناك حاجة إلى محول.
• الكبل ثلاثي الألوان (أسود / أحمر / أبيض) مخصص لإخراج البيانات وتحديث البرامج الثابتة ESC ، و
(أبيض / أسود) الكبل ثنائي اللون هو كبل إشارة الخانق ، والسلك الأصفر هو RPM
سلك خرج الإشارة.
• إشارة البيانات السلكية هي لإخراج مدخلات دواسة الوقود ، خرج الخانق ، محرك RPM ، المدخلات
التيار ، تيار الخرج ، جهد الدخل ، درجة حرارة المكثف ، درجة حرارة MOS ، وما إلى ذلك.
• نطاق الخانق للمحرك ESC ثابت عند 1100 ~ 1940 ميكرومتر.
