| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | NLD |
| إصدار الشهادات: | ISO9001 CE FCC |
| رقم الموديل: | X6-2 |
| الحد الأدنى لكمية: | 2 ضبط |
| الأسعار: | Negotible |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على العرض: | 100sets / month |
| اسم: | مجموعة نظام الطاقة X8 | محرك: | 100KV 8120 محرك بدون فرش |
|---|---|---|---|
| المروحة: | 2911 | خروج: | تيار الذروة 100A كحد أقصى |
| بطارية: | الموصى بها 6 ~ 12 ثانية | وزن: | 1040 جرام |
| إبراز: | ISO9001 X8 UAV Parts,ISO9001 100KV UAV Parts,FCC 2911 Propeller |
||

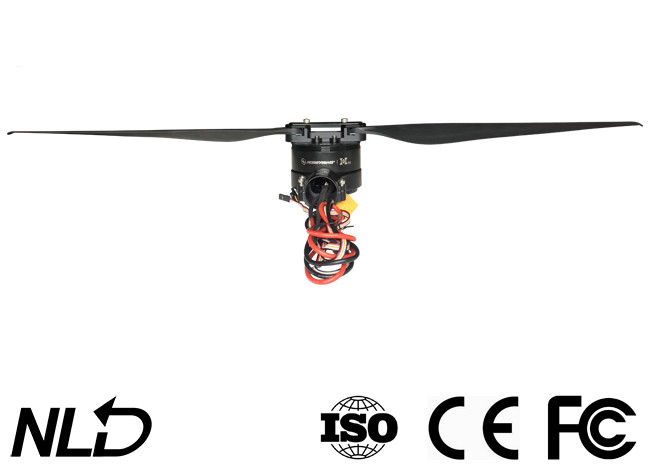

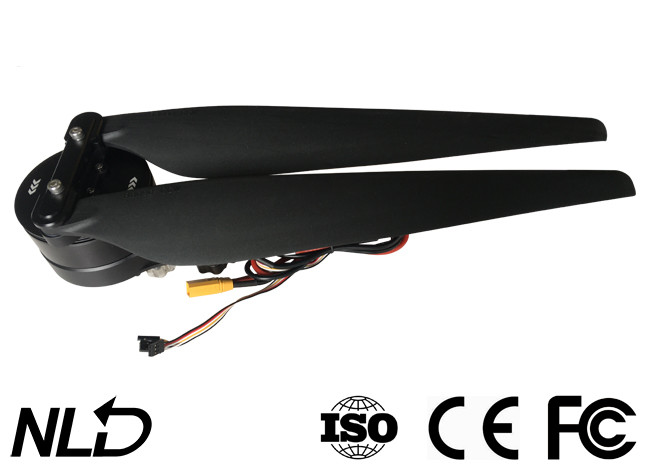

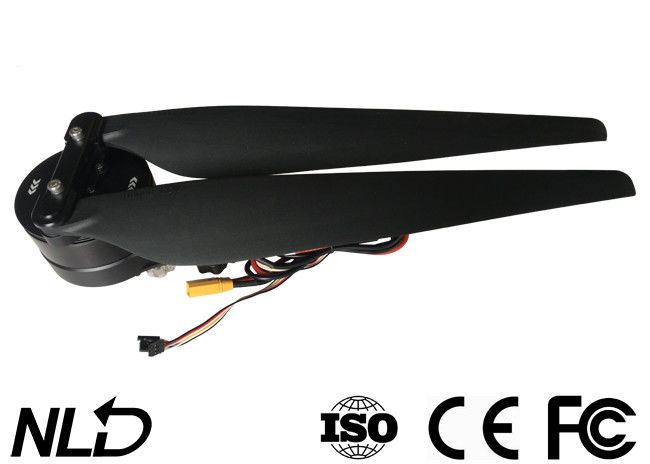

X8 8120 محرك بدون فرشاة 100KV مع 80A ESC ، 2911 Propeller ، ذراع أنبوب من ألياف الكربون 30/35 مم ، الوزن 1040 جم
تصميم معياري سهل الصيانة
يتميز نظام الدفع X8 بتصميم معياري.عندما يتضرر ، يمكنك تغيير الجزء التالف مثل
شفرات (مفردة أو اثنتان) ، محول المروحة ، أو مجموعة الطاقة المدمجة (ESC + المحرك) بسهولة وسرعة.
تحديثات البرامج الثابتة المنتظمة
شحن مجاني
يمكنك ترقية ESC باستخدام برنامج Hobbywing USB LINK وصندوق برنامج LCD (يُباع العنصر بشكل منفصل) وجهاز كمبيوتر محمول.تقوم Hobbywing بتحديث البرامج الثابتة ESC الخاصة بها بانتظام مما يمنحك ميزات تمت ترقيتها في كثير من الأحيان عند توفرها.
مقاومة فائقة للتأثير
يعمل إطار سبائك الألومنيوم المشكل باستخدام الحاسب الآلي عالي القوة جنبًا إلى جنب مع تصميم الهيكل الأمثل على حماية مكونات المحرك بشكل فعال ، ويجعل المحرك مقاومًا للصدمات حقًا ، ويقلل إلى حد كبير من احتمال حدوث تشوه / عطل في الهيكل بسبب السقوط أو الضرب.
نظام دفع متكامل وجاهز للاستخدام
نظام الدفع X6 ، الذي يدمج المحرك ، ESC ، المروحة وحامل المحرك (مع محول الأنبوب الاختياري 30 إلى 28 ، إنه متوافق مع أنابيب ذراع ألياف الكربون بقطر 28 مم و 30 مم) معًا ، سهل التركيب والاستخدام.
ملاحظة: مع المروحة 2388 القابلة للطي ، يكون نظام الدفع قادرًا على حمل حمولة 3 ~ 5 كجم (أي 18 ~ 30 كجم للطائرة السداسية المروحية).
نظام الدفع المثالي لخوارزمية PMSM القائم على FOC
تعمل خوارزمية PMSM (محرك مغناطيسي دائم متزامن) على أساس FOC (التحكم الموجه بالمجال) ، وهي خوارزمية محسّنة لتحسين الأداء التعاوني لـ ESC والمحرك والمروحة ، مما يجعل المروحة الحركية أكثر توازناً ويخلق نظام دفع يتميز بالاستقرار العالي ، الموثوقية والكفاءة.
ملحوظة: بالمقارنة مع محركات BLDC ، فإن PMSM لديها الكثير من المزايا مثل الضوضاء المنخفضة ، الحجم الصغير ، كثافة الطاقة العالية ، عزم الدوران المنخفض ، ودقة التحكم العالية.
سوبر مقاوم للماء
نظام الدفع X8 مقاوم للماء وفقًا لمعيار IPX7.إنها قابلة للتطبيق في جميع ظروف العمل القاسية تقريبًا (للتطبيقات الزراعية) مثل مياه الأمطار والمبيدات الحشرية ورذاذ الملح ودرجات الحرارة المرتفعة والرمل والغبار.مدمجًا مع المخارج الموجودة أسفل حامل المحرك.
(ملاحظة: تصميم حاصل على براءة اختراع) ، يمكنك شطف النظام مباشرة بالماء العذب بعد الاستخدام.
مؤشر LED عالي السطوع
يحتوي نظام الدفع X8 أيضًا على مؤشر LED عالي السطوع ، يمكنك اختيار لون الضوء أو تعطيله.يمكنه توفير معلومات حول حالة عمل النظام وإرسال تحذير عند حدوث أي مشكلة غير طبيعية ، مما يحسن بشكل كبير من سلامة النظام.
مروحة دفع وكفاءة عالية
المروحة 3090 المصنوعة من ألياف الكربون عالية القوة صلبة وخفيفة ، وتضمن اتساقًا كبيرًا وتوازنًا ديناميكيًا ممتازًا.يضمن الشكل الديناميكي الهوائي المحسن والتصميم الفريد لطرف الشفرة جنبًا إلى جنب مع التصميم الكهرومغناطيسي المحسن الذي اعتمده المحرك وخوارزمية FOC (التحكم الميداني) عالية الكفاءة التي ينفذها ESC الدفع العالي والكفاءة لنظام الدفع.
| محرك | 1 | خروج | 1 |
| المروحة | 1 مجموعة | جبل المحرك | 1 |
| مسامير | 1 مجموعة | مجموعة LED | 1 |
| محول الأنبوب | 1 | من 30 ملم إلى 35 ملم |
تحديد
الأعلى.الدفع 15.3 كجم / محور (48 فولت ، مستوى البحر)
يوصى ببطارية LiPo 12S LiPo
وزن الإقلاع الموصى به 5 كجم / المحور (48 فولت ، مستوى سطح البحر)
وزن الكومبو 1040 جرام
تصنيف مقاومة الماء IPX7
درجة حرارة التشغيل -20 درجة مئوية ~ 65 درجة مئوية
محرك
حجم الجزء الثابت: 81 * 20 مم
تصنيف KV 100KV
OD لأنبوب ألياف الكربون φ30mm / φ35mm (* سوف تكون هناك حاجة لمحول الأنبوب)
تحمل NSK كروي (مقاوم للماء)
خروج
| يوصى ببطارية LiPo | 6-12S ليبو | مستوى إشارة الإدخال PWM | 3.3 فولت / 5 فولت (متوافق) |
| تردد إشارة الخانق | 50-500 هرتز | عرض نبض التشغيل | 1100 ~ 1940 μs |
| الأعلى.مساهمة الجهد | 52.2 فولت | الأعلى.تيار الإدخال (تابع) | 80 أ (مع تبديد حرارة جيد) |
| قبل الميلاد | مدمج | الأعلى.تيار الذروة (10 ثانية) | 100 أ (مع تبديد حرارة جيد) |
| فتحات تركيب الفوهة | φ28.4 مم -2 * M3 | ||
المروحة
القطر × الملعب 2911
الوزن 180 جرام
مقدمة
نظام الطاقة بدون فرش X8 هو نظام طاقة قادر على حمل حمولة من 5 إلى 7 كجم (لكل
rotor) للطائرات بدون طيار الزراعية.يمكن أن توفر قوة دفع تصل إلى 15.3 كجم ومطابقة 30 / 35mm
أذرع أنبوب من ألياف الكربون.إنه مقاوم للماء ومقاوم للغبار وفقًا لمعيار IPX7 ومقاوم
مياه الأمطار والمبيدات الحشرية ورذاذ الملح والرمل والغبار والطين والتربة الرملية وارتفاع درجة الحرارة والتأثير.هو - هي
يتميز أيضًا بالخوارزمية المستخدمة لتحسين نظام FOC ESC & Motor وصنعه
النظام أكثر توازناً ، وحماية متعددة مثل الاكتشاف الذاتي للتشغيل ، والتشغيل
الجهد غير الطبيعي والتيار الزائد وقفل المحرك ووظيفة إخراج البيانات في الوقت الفعلي.
انتباه
• احرص دائمًا على إبعاد سائقك عن الزحام وخطوط الطاقة ذات الجهد العالي والعقبات ، وقم بالطيران
بدون طيار وفقًا لأنظمة السلامة ذات الصلة.
• لا تقترب أبدًا من المروحة والمحرك الدوار عالي السرعة ، وإلا فقد تتأذى.
• تحقق مما إذا كانت جميع الأجزاء في حالة جيدة قبل الاستخدام.إذا كان هناك أي جزء تالف ،
يرجى الاتصال بالمصنع للاستبدال.
• تحقق مما إذا كان هناك أي خلل لتوصيل الأجزاء مفكوكًا والمحركات كانت أفقية من قبل
كل رحلة.
• يبلغ قطر تجويف ذراع نظام الطاقة X8 35 مم ، إذا كنت تريد استخدام
أنبوب 30 مم ، ثم قم بتثبيت محول الأنبوب (المضمن في صندوق المنتج) في إخراج المنتج
أنبوب على المحرك جبل أولا.
• يمكنك تغيير لون ضوء مجموعة LED.في هذه الحالة ، تحتاج إلى تفكيك ملف
غطاء خفيف وحرك مفاتيح DIP وفقًا لذلك.
• يمكنك شطف المحرك بالماء البارد بعد كل رحلة للحفاظ على نظافته.
تركيب نظام الطاقة
• تم تجميع نظام الطاقة بالكامل قبل مغادرة المصنع ، وهو جاهز للاستخدام
ويمكنك تركيبه مباشرة على الطائرة الزراعية بدون طيار حسب اتجاه الدوران
(CW / CCW) مميزة على المحرك.
• قطر التجويف (للذراع) هو 35 مم ، إذا كنت تريد استخدام أنبوب 30 مم ، ثم الأنبوب
ستكون هناك حاجة إلى محول.
• الكبل ثلاثي الألوان (أسود / أحمر / أبيض) مخصص لإخراج البيانات وتحديث البرامج الثابتة ESC ،
الكبل ثنائي اللون (أبيض / أسود) هو كبل إشارة الخانق ، والسلك الأصفر هو RPM
سلك خرج الإشارة.
• إشارة البيانات السلكية هي لإخراج مدخلات دواسة الوقود ، خرج الخانق ، محرك RPM ، المدخلات
التيار ، تيار الخرج ، جهد الدخل ، درجة حرارة المكثف ، درجة حرارة MOS ، وما إلى ذلك.
• نطاق الخانق للمحرك ESC ثابت عند 1100 ~ 1940 ميكرومتر.
