| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | NLD |
| إصدار الشهادات: | ISO9001 CE FCC |
| رقم الموديل: | X6-2 |
| الحد الأدنى لكمية: | 2 ضبط |
| الأسعار: | Negotible |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على العرض: | 100sets / month |
| اسم: | X6 وحدة الطاقة | محرك: | 180KV 6215 فرش |
|---|---|---|---|
| المروحة: | 2388 | خروج: | تيار الذروة 100A |
| البطارية الموصى بها: | 6 ~ 12 ثانية | وزن: | 720 جرام |
| تسليط الضوء: | 6215 قطع غيار الطائرات بدون طيار,أجزاء الطائرات بدون طيار ISO9001 X6,منتجات ISO9001 بدون فرش للسيارات |
||

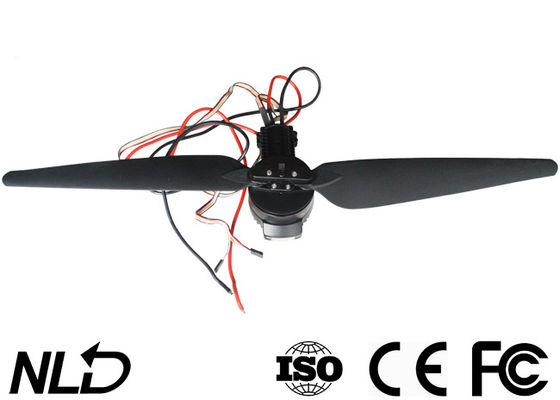

XRotor Pro X6 6215 Brushless Motor 180KV with 80A ESC، 2388 Propeller، Match Carbon Fiber Tube Arm 28/30mm
نظام دفع متكامل وجاهز للاستخدام
نظام الدفع X6 ، الذي يدمج المحرك ، ESC ، المروحة وحامل المحرك (مع محول الأنبوب الاختياري 30 إلى 28 ، إنه متوافق مع أنابيب ذراع ألياف الكربون بقطر 28 مم و 30 مم) معًا ، سهل التركيب والاستخدام.
ملاحظة: مع المروحة 2388 القابلة للطي ، يكون نظام الدفع قادرًا على حمل حمولة 3 ~ 5 كجم (أي 18 ~ 30 كجم للطائرة السداسية المروحية).
نظام الدفع المثالي لخوارزمية PMSM القائم على FOC
تعمل خوارزمية PMSM (محرك مغناطيسي دائم متزامن) على أساس FOC (التحكم الموجه بالمجال) ، وهي خوارزمية محسّنة لتحسين الأداء التعاوني لـ ESC والمحرك والمروحة ، مما يجعل المروحة الحركية أكثر توازناً ويخلق نظام دفع يتميز بالاستقرار العالي ، الموثوقية والكفاءة.
ملحوظة: بالمقارنة مع محركات BLDC ، فإن PMSM لديها الكثير من المزايا مثل الضوضاء المنخفضة ، الحجم الصغير ، كثافة الطاقة العالية ، عزم الدوران المنخفض ، ودقة التحكم العالية.
سوبر مقاوم للماء
نظام الدفع X6 مقاوم للماء وفقًا لمعيار IPX7.إنها قابلة للتطبيق في جميع ظروف العمل القاسية تقريبًا (للتطبيقات الزراعية) مثل مياه الأمطار والمبيدات الحشرية ورذاذ الملح ودرجات الحرارة المرتفعة والرمل والغبار.مدمجًا مع المخارج الموجودة أسفل حامل المحرك.
(ملاحظة: تصميم حاصل على براءة اختراع) ، يمكنك شطف النظام مباشرة بالماء العذب بعد الاستخدام.
مؤشر LED عالي السطوع
يحتوي نظام الدفع X6 أيضًا على مؤشر LED عالي السطوع ، يمكنك اختيار لون الضوء أو تعطيله.يمكنه توفير معلومات حول حالة عمل النظام وإرسال تحذير عند حدوث أي مشكلة غير طبيعية ، مما يحسن بشكل كبير من سلامة النظام.
مروحة دفع وكفاءة عالية
المروحة 2388 المصنوعة من ألياف الكربون الخاصة عالية القوة صلبة وخفيفة وتضمن اتساقًا كبيرًا وتوازنًا ديناميكيًا ممتازًا.يضمن الشكل الديناميكي الهوائي المُحسَّن جنبًا إلى جنب مع التصميم الكهرومغناطيسي المُحسَّن الذي اعتمده المحرك وخوارزمية FOC (التحكم الميداني) عالية الكفاءة التي ينفذها ESC الدفع العالي والكفاءة لنظام الدفع.
مقاومة فائقة للتأثير
التصميم الفريد للهيكل الذي يشبه العارضة المعتمد من قبل حامل المحرك / علبة ESC يحسن تبديد الحرارة ، ويحسن القوة الكلية.على وجه الخصوص ، فهو يحمي أجزاء المحرك ويجعل المحرك شديد المقاومة للصدمات.هذا يقلل بشكل كبير من احتمال حدوث تشوه / عطل في الهيكل بسبب السقوط أو الضرب.
| محرك | 1 | خروج | 1 |
| المروحة | 1 مجموعة | جبل المحرك | 1 |
| مسامير | 1 مجموعة | مجموعة LED | 1 |
| محول الأنبوب | 1 | من 30 ملم إلى 28 ملم |
تحديد
الأعلى.الدفع 12 كجم / محور (48 فولت ، مستوى سطح البحر)
يوصى ببطارية LiPo 12S LiPo
الوزن الموصى به للإقلاع 3-5 كجم / المحور (48 فولت ، مستوى البحر)
وزن الكومبو 720 جرام
تصنيف مقاومة الماء IPX7
درجة حرارة التشغيل -20 درجة مئوية ~ 50 درجة مئوية
محرك
القطر الخارجي 70 مم
تصنيف KV 180KV
OD لأنبوب ألياف الكربون φ30mm / φ28mm (* سوف تكون هناك حاجة لمحول الأنبوب)
تحمل تحمل مستوردة
خروج
| يوصى ببطارية LiPo | 6-12S ليبو | مستوى إشارة الإدخال PWM | 3.3 فولت / 5 فولت (متوافق) |
| تردد إشارة الخانق | 50-500 هرتز | عرض نبض التشغيل | 1100 ~ 1940 μs |
| الأعلى.مساهمة الجهد | 52.2 فولت | الأعلى.تيار الإدخال (تابع) | 80 أ (مع تبديد حرارة جيد) |
| قبل الميلاد | مدمج | الأعلى.تيار الذروة (10 ثانية) | 100 أ (مع تبديد حرارة جيد) |
| فتحات تركيب الفوهة | φ28.4 مم -2 * M3 | ||
المروحة
القطر × الملعب 2388
الوزن 91 جرام (مع محول المروحة ، شفرة واحدة: 36 جرام)
مقدمة
نظام الطاقة بدون فرش XRotor Pro X6 هو نظام طاقة قادر على حمل حمولة
3 ~ 5 كجم (لكل محور) للطائرات بدون طيار الزراعية.يمكن أن توفر قوة دفع تصل إلى 11.9 كجم و
أذرع أنبوب ألياف الكربون match28 / 30mm.إنه مقاوم للماء والغبار وفقًا لمعيار IPX7 و
مقاومة لمياه الأمطار والمبيدات ورذاذ الملح والرمل والغبار والطين والتربة الرملية ودرجات الحرارة العالية
والتأثير.كما أنه يتميز بالخوارزمية المستخدمة لتحسين نظام FOC ESC والمحرك
وجعل النظام أكثر توازناً ، وحماية متعددة مثل الاكتشاف الذاتي للتشغيل ،
جهد غير طبيعي للتيار الكهربائي ، التيار الزائد وقفل المحرك ، وإخراج البيانات في الوقت الفعلي
وظيفة.
انتباه
• احرص دائمًا على إبعاد سائقك عن الزحام وخطوط الطاقة ذات الجهد العالي والعقبات ، وقم بالطيران
بدون طيار وفقًا لأنظمة السلامة ذات الصلة.
• لا تقترب أبدًا من المروحة والمحرك الدوار عالي السرعة ، وإلا فقد تتأذى.
• تحقق مما إذا كانت جميع الأجزاء في حالة جيدة قبل الاستخدام.إذا كان هناك أي جزء تالف ،
يرجى الاتصال بالمصنع للاستبدال.
• تحقق مما إذا كان هناك أي خلل لتوصيل الأجزاء مفكوكًا والمحركات كانت أفقية من قبل
كل رحلة.
• يبلغ قطر تجويف ذراع نظام الطاقة X6 30 مم ، إذا كنت تريد استخدام
أنبوب 28 مم ، ثم قم بتثبيت محول الأنبوب (المضمن في علبة المنتج) في جهاز الإسقاط
أنبوب على المحرك جبل أولا.
• يمكنك تغيير لون ضوء مجموعة LED.في هذه الحالة ، تحتاج إلى تفكيك ملف
غطاء خفيف وحرك مفاتيح DIP وفقًا لذلك.
• يمكنك شطف المحرك بالماء البارد بعد كل رحلة للحفاظ على نظافته.
تركيب نظام الطاقة
• تم تجميع نظام الطاقة بالكامل قبل مغادرة المصنع ، وهو جاهز للاستخدام
ويمكنك تركيبه مباشرة على الطائرة الزراعية بدون طيار حسب اتجاه الدوران
(CW / CCW) مميزة على المحرك.
• قطر التجويف (للذراع) هو 30 مم ، إذا كنت تريد استخدام مقاس 28 مم ، ثم الأنبوب
ستكون هناك حاجة إلى محول.
• الكبل ثلاثي الألوان (أسود / أحمر / أبيض) مخصص لإخراج البيانات وتحديث البرامج الثابتة ESC ، و
(أبيض / أسود) الكبل ثنائي اللون هو كبل إشارة الخانق ، والسلك الأصفر هو RPM
سلك خرج الإشارة.
• إشارة البيانات السلكية هي لإخراج مدخلات دواسة الوقود ، خرج الخانق ، محرك RPM ، المدخلات
التيار ، تيار الخرج ، جهد الدخل ، درجة حرارة المكثف ، درجة حرارة MOS ، وما إلى ذلك.
• نطاق الخانق للمحرك ESC ثابت عند 1100 ~ 1940 ميكرومتر.
