| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | NLD |
| إصدار الشهادات: | ISO9001 CE FCC |
| رقم الموديل: | X9 بلس |
| الحد الأدنى لكمية: | 2 ضبط |
| الأسعار: | Negotible |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على العرض: | 100sets / month |
| اسم: | X9 Plus Power unit | خلع الوزن: | 11 ~ 13 كلغ |
|---|---|---|---|
| <i>Max.</i> <b>الأعلى.</b> <i>thrust</i> <b>دفع</b>: | 26.5 كلغ | بطارية: | 14 ثانية |
| ماكس الإدخال الحالي: | 120 أ | وزن الكومبو: | 1774 جرام |
| إبراز: | منتجات الطائرات بدون طيار IPX7,منتجات الطائرات بدون طيار IPX7 FCC,أجزاء الطائرات بدون طيار ISO9001 |
||

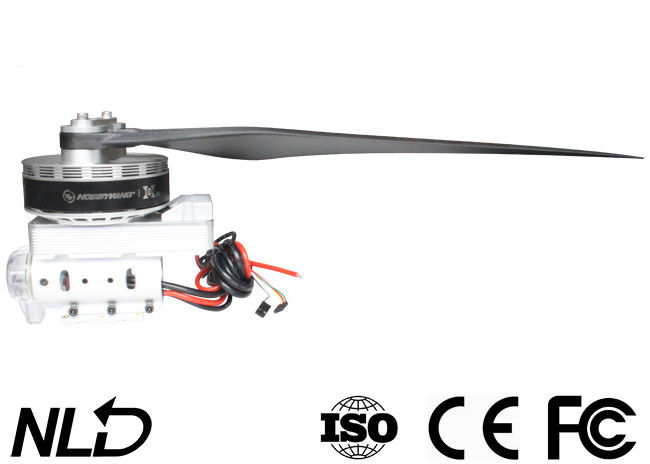

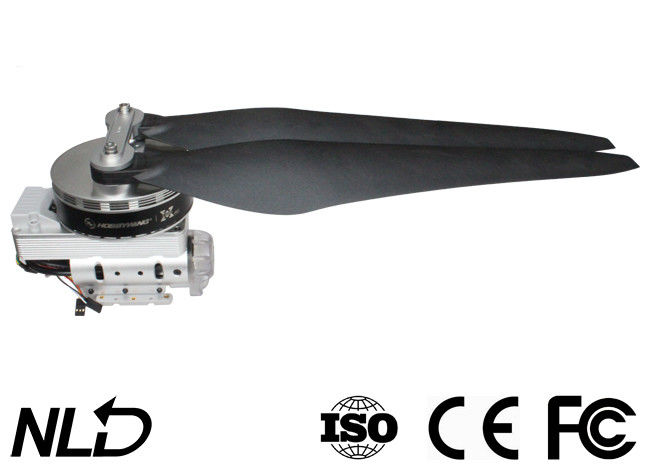

X9 Plus / Max وحدة الطاقة للزراعة بدون طيار وزن إقلاع 11 ~ 15 كجم كحد أقصى 29 كجم مقاومة للماء IPX7
شروحات الحماية
• حماية بدء التشغيل:
سوف يقوم ESC بإغلاق المحرك إذا فشل في بدء تشغيل المحرك بشكل طبيعي في غضون ثانيتين عن طريق زيادة إدخال الخانق.في هذه الحالة ، تحتاج إلى تحريك عصا الخانق إلى الموضع السفلي وإعادة تشغيل المحرك.(الأسباب المحتملة لهذه المشكلة: ضعف الاتصال / الانفصال بين ESC وأسلاك المحرك ، والمراوح محجوبة ، وما إلى ذلك)
• حماية قفل المحرك:
سيقوم ESC بقطع خرجه عن المحرك على الفور ولن يحاول إعادة تشغيل المحرك عندما يكتشف أن المحرك مغلق.في هذه الحالة ، تحتاج إلى سحب عصا الخانق إلى الموضع السفلي أولاً ثم دفعها لأعلى لمسح الخطأ وإعادة تشغيل ESC لاستئناف الإخراج.
• الحماية من التيار الزائد:
سوف يقطع ESC إنتاجه على الفور عندما يقترب تيار الذروة من 300A.تتم إعادة تشغيله فقط بعد إيقاف تشغيله ثم إعادة تشغيله.
• الحماية من فقدان إشارة الخانق:
عندما يكتشف ESC فقدان الإشارة لأكثر من 0.25 ثانية ، فإنه سيقطع الإخراج على الفور لتجنب خسارة أكبر قد تكون ناجمة عن الدوران المستمر عالي السرعة للمراوح.سوف يستأنف ESC الإخراج المقابل بعد تلقي الإشارات العادية.
تحديد
|
X9 بلس وزن الإقلاع 11 ~ 13 كجم ؛الأعلى.اقتحام 26.5 كجم اقتراح البطارية 14S LiPo وزن الكومبو 1774 جرام تصنيف مقاومة الماء IPX7 درجة حرارة التشغيل -20 درجة مئوية ~ 50 درجة مئوية |
X9 ماكس وزن الإقلاع 12 ~ 15 كجم ؛الأعلى.اقتحام 29 كجم اقتراح البطارية 14S LiPo وزن الكومبو 1970 جرام تصنيف مقاومة الماء IPX7 درجة حرارة التشغيل -20 درجة مئوية ~ 55 درجة مئوية |
محرك
|
X9 بلس تصنيف KV 100KV حجم الجزء الثابت 96x20mm تحمل مستورد من اليابان |
X9 ماكس تصنيف KV 100 rpm / V حجم الجزء الثابت 96x26mm قطر الأنبوب D40 / D45 تحمل مستورد من اليابان |
خروج
|
X9 بلس يوصى ببطارية LiPo 6-14S LiPo مستوى إشارة الإدخال PWM 3.3 فولت / 5 فولت (متوافق) تردد إشارة الخانق 50-500 هرتز عرض نبضة التشغيل 1050-1950 الأعلى.جهد الإدخال 60.9 فولت الأعلى.تيار الإدخال (قصير المدة) 120 أمبير BEC بناء في |
X9 ماكس يوصى ببطارية LiPo 6-14S LiPo مستوى إشارة الإدخال PWM 3.3 فولت / 5 فولت (متوافق) تردد إشارة الخانق 50-500 هرتز عرض نبضة التشغيل 1050-1950 الأعلى.جهد الإدخال 60.9 فولت الأعلى.تيار الإدخال (قصير المدة) 150 أمبير BEC بناء في فتحات التركيب للفوهة D28.4mm-2 * M3 |
المروحة
|
X9 بلس Diameterx الملعب 36x120 بوصة |
X9 ماكس Diameterx الملعب 36x120 بوصة |
حمولة كبيرة للغاية
يمكن أن يصل الحد الأقصى للدفع لكل محور إلى 29 كجم عند إقران مجموعة نظام الطاقة x9 Max الذي يتميز بـ FOC (التحكم في المجال) ESC مع مروحة قابلة للطي مقاس 34 بوصة ؛هذا التحرير والسرد ينطبق على 12-15 كجم / محور.
ثقوب المسمار الوظيفية والأسلاك
فتحات المسامير المعكوسة (لتركيب الفوهة وتثبيتها) في الجزء السفلي من مجموعة نظام الطاقة x9 Max وفوهة الطرد المركزي المصقولة المدمجة ESC (والتي يمكن توصيلها بالفوهة عبر السلك) تبسط التثبيت لمزيد من الطائرات بدون طيار الزراعية.
تصميم رائع لتبديد الحرارة ومقاومة للتأثير
إن التصميم المتكامل ، الذي يزيد مساحة التوصيل الحراري للسماح باستخدام طاقة (/ دخل) أعلى ، جنبًا إلى جنب مع مروحة الطرد المركزي على دوار المحرك ، يجعل تشغيل مجموعة نظام الطاقة x9B أكثر موثوقية.
يمتص التصميم المقاوم للصدمات أسفل ESC الصدمات لحماية المحرك و ESC وتقليل الأضرار التي تلحق بالسرد الناجم عن الاصطدامات.
مقدمة
نظام الطاقة بدون فرش X9 Max هو نظام طاقة قادر على حمل حمولة من 12 إلى 15 كجم (لكل دوار) للطائرات بدون طيار الزراعية.يمكن أن يوفر قوة دفع تصل إلى 29 كجم ومطابقة أذرع أنبوب ألياف الكربون 40 / 45mm.إنه مقاوم للماء ومقاوم للغبار وفقًا لمعيار IPX7 ومقاوم لمياه الأمطار والمبيدات الحشرية ورذاذ الملح والرمل والغبار والطين والتربة الرملية ودرجات الحرارة العالية والتأثير.كما أنه يتميز بالخوارزمية المستخدمة لتحسين نظام FOC ESC والمحرك وجعل النظام أكثر توازناً ، وحماية متعددة مثل الاكتشاف الذاتي للتشغيل ، والجهد غير الطبيعي للتشغيل ، والتيار الزائد وقفل المحرك ، والوقت الفعلي وظيفة إخراج البيانات.
انتباه
• احرص دائمًا على إبعاد الطائرة بدون طيار عن الزحام وخطوط الطاقة ذات الجهد العالي والعقبات ، وقم بقيادة الطائرة بدون طيار وفقًا للوائح السلامة ذات الصلة.
• لا تقترب أبدًا من المروحة والمحرك الدوار عالي السرعة ، وإلا فقد تتأذى.
• تحقق مما إذا كانت جميع الأجزاء في حالة جيدة قبل الاستخدام.في حالة وجود أي جزء تالف ، يرجى الاتصال بالمصنع للاستبدال.
• تحقق مما إذا كان هناك أي قطع لتوصيل الأجزاء مفكوكة والمحركات أفقية قبل كل رحلة.
• يبلغ قطر تجويف ذراع نظام الطاقة X9 Max 40 / 45mm.
• يمكنك تغيير لون ضوء مجموعة LED.في هذه الحالة ، تحتاج إلى فك غطاء المصباح وتحريك مفاتيح DIP وفقًا لذلك.
• يمكنك شطف المحرك بالماء البارد بعد كل رحلة للحفاظ على نظافته.
تركيب نظام الطاقة
• تم تجميع نظام الطاقة بالكامل قبل مغادرة المصنع ، وهو جاهز للاستخدام ويمكنك تركيبه مباشرة على الطائرة الزراعية بدون طيار وفقًا لاتجاه الدوران (CW / CCW) المحدد على المحرك.
• قطر التجويف (للذراع) 40 مم.
• الكبل ثلاثي الألوان (أسود / أحمر / أبيض) مخصص لإخراج البيانات وتحديث البرامج الثابتة ESC ، والكابل ثنائي اللون (أبيض / أسود) هو كبل إشارة الخانق ، والسلك الأصفر هو سلك إخراج إشارة RPM.
• إشارة البيانات السلكية لإخراج مدخلات دواسة الوقود ، خرج الخانق ، محرك RPM ، تيار الإدخال ، تيار الخرج ، جهد الإدخال ، درجة حرارة المكثف ، درجة حرارة MOS ، وما إلى ذلك.
• نطاق الخانق للمحرك ESC ثابت عند 1100 ~ 1940 ميكرومتر.
