| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | NLD |
| إصدار الشهادات: | ISO9001 CE FCC |
| رقم الموديل: | X9 |
| الحد الأدنى لكمية: | 2 ضبط |
| الأسعار: | Negotible |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على العرض: | 100sets / month |
| اسم: | X9 | خلع الوزن: | 7 ~ 9.5 كلغ |
|---|---|---|---|
| <i>Max.</i> <b>الأعلى.</b> <i>Thrust</i> <b>دفع</b>: | 19.2 كجم | بطارية: | 12 ثانية |
| الحد الأقصى للإدخال الحالي: | 120 / أ | أقصى تيار الذروة: | 150 أ |
| إبراز: | ISO9001 UAV Parts,FCC UAV Parts,نظام الطاقة X9 |
||

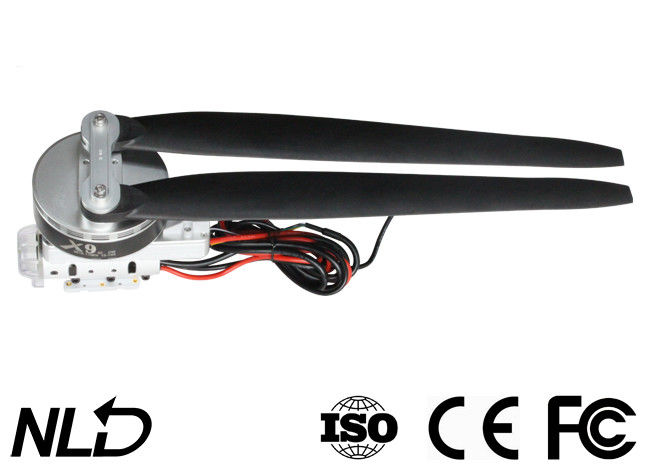

X9 نظام الطاقة للزراعة بدون طيار وزن إقلاع 7 ~ 9.5 كجم حتى 19.2 كجم مقاوم للماء والغبار
حمولة كبيرة للغاية
يمكن أن يصل الحد الأقصى للدفع لكل محور إلى 22.5 كجم عند إقران مجموعة نظام الطاقة x9B التي تتميز بـ FOC (التحكم في المجال) ESC مع مروحة قابلة للطي مقاس 34 بوصة ؛ينطبق هذا التحرير والسرد على (7-9.5 كجم / محور) طائرات بدون طيار للخدمة الشاقة مثل كوادكوبتر بحمولة 16 كجم.
ثقوب المسمار الوظيفية والأسلاك
فتحات المسامير المعكوسة (لتركيب الفوهة وتثبيتها) في الجزء السفلي من مجموعة نظام الطاقة x9 وفوهة الطرد المركزي المصقولة المدمجة ESC (والتي يمكن توصيلها بالفوهة عبر السلك) تبسط التثبيت لمزيد من الطائرات بدون طيار الزراعية.
تصميم رائع لتبديد الحرارة ومقاومة للتأثير
إن التصميم المتكامل ، الذي يزيد مساحة التوصيل الحراري للسماح باستخدام طاقة (/ دخل) أعلى ، جنبًا إلى جنب مع مروحة الطرد المركزي على دوار المحرك ، يجعل تشغيل مجموعة نظام الطاقة x9B أكثر موثوقية.
يمتص التصميم المقاوم للصدمات أسفل ESC الصدمات لحماية المحرك و ESC وتقليل الأضرار التي تلحق بالسرد الناجم عن الاصطدامات.
معلمات متقدمة
| الجهد (V) | المروحة | خنق(٪) | دفع | امبير (A) | قوة (W) | السرعة (دورة في الدقيقة) | الكفاءة (g / W) |
| 46 فولت (12 ثانية ليبو) |
مروحة قابلة للطي مقاس 34 بوصة
|
40٪ | 5005 | 9.6 | 444.2 | 1763 | 11.27 |
| 45٪ | 5998 | 12.8 | 591.5 | 1946 | 10.14 | ||
| 50٪ | 7248 | 17 | 789.4 | 2139 | 9.18 | ||
| 52٪ | 7923 | 19.1 | 885.0 | 2218 | 8.95 | ||
| 54٪ | 8495 | 21.2 | 982.8 | 2287 | 8.64 | ||
| 56٪ | 9018 | 23.7 | 1094.8 | 2372 | 8.24 | ||
| 58٪ | 9498 | 25.5 | 1183.8 | 2432 | 8.02 | ||
| 60٪ | 10143 | 28.0 | 1301.2 | 2515 | 7.80 | ||
| 62٪ | 10769 | 30.6 | 1422.9 | 2590 | 7.57 | ||
| 64٪ | 11493 | 34.2 | 1578.6 | 2671 | 7.28 | ||
| 66٪ | 12136 | 37.1 | 1716.7 | 2738 | 7.07 | ||
| 68٪ | 13004 | 41.0 | 1896.7 | 2818 | 6.86 | ||
| 70٪ | 13646 | 44.1 | 2048.1 | 2889 | 6.66 | ||
| 75٪ | 15198 | 53.5 | 2470.0 | 3075 | 6.15 | ||
| 80٪ | 17500 | 66.4 | 3073.1 | 3271 | 5.69 | ||
| 90٪ | 21553 | 94.6 | 4373.8 | 3636 | 4.93 | ||
| 100٪ | 22994 | 100.8 | 4790.4 | 3697 | 4.80 |
مقدمة

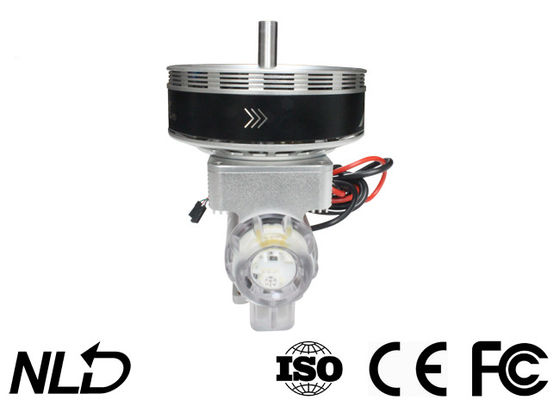

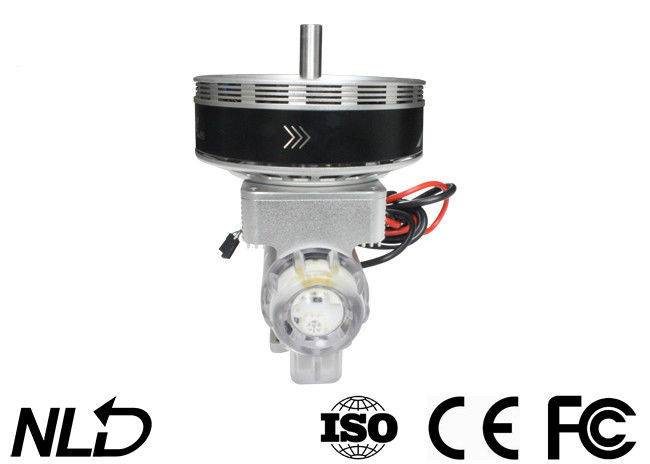

نظام الطاقة بدون فرش X9 هو نظام طاقة قادر على حمل حمولة من 7 إلى 9.5 كجم (لكل دوار) للطائرات بدون طيار الزراعية.يمكن أن يوفر قوة دفع تصل إلى 19.2 كجم ومطابقة أذرع أنبوب ألياف الكربون 40 مم.إنه مقاوم للماء ومقاوم للغبار وفقًا لمعيار IPX7 ومقاوم لمياه الأمطار والمبيدات الحشرية ورذاذ الملح والرمل والغبار والطين والتربة الرملية ودرجات الحرارة العالية والتأثير.كما أنه يتميز بالخوارزمية المستخدمة لتحسين نظام FOC ESC والمحرك وجعل النظام أكثر توازناً ، وحماية متعددة مثل الاكتشاف الذاتي للتشغيل ، والجهد غير الطبيعي للتشغيل ، والتيار الزائد وقفل المحرك ، والوقت الفعلي وظيفة إخراج البيانات.
انتباه
• احرص دائمًا على إبعاد الطائرة بدون طيار عن الزحام وخطوط الطاقة ذات الجهد العالي والعقبات ، وقم بقيادة الطائرة بدون طيار وفقًا للوائح السلامة ذات الصلة.
• لا تقترب أبدًا من المروحة والمحرك الدوار عالي السرعة ، وإلا فقد تتأذى.
• تحقق مما إذا كانت جميع الأجزاء في حالة جيدة قبل الاستخدام.في حالة وجود أي جزء تالف ، يرجى الاتصال بالمصنع للاستبدال.
• تحقق مما إذا كان هناك أي قطع لتوصيل الأجزاء مفكوكة والمحركات أفقية قبل كل رحلة.
• يبلغ قطر تجويف ذراع نظام الطاقة X9 40 مم.
• يمكنك تغيير لون ضوء مجموعة LED.في هذه الحالة ، تحتاج إلى فك غطاء المصباح وتحريك مفاتيح DIP وفقًا لذلك.
• يمكنك شطف المحرك بالماء البارد بعد كل رحلة للحفاظ على نظافته.
تحديد
| الأعلى.دفع | 19.2 كجم / محور (46 فولت ، مستوى سطح البحر) | يوصى ببطارية LiPo | 12S ليبو |
| الوزن الموصى به للإقلاع | 7-9.5 كجم / محور (46 فولت ، مستوى سطح البحر) | وزن الكومبو | 1400 جرام |
| تصنيف مقاوم للماء | IPX7 | درجة حرارة التشغيل | -20 ℃ ~ 55 ℃ |
محرك
| حجم الجزء الثابت | 96 * 16 ملم |
| تقييم KV | 110 كيلو فولت |
| OD لأنبوب ألياف الكربون | φ40 ملم |
| تحمل | محمل مقاوم للماء مستورد |
خروج
| يوصى ببطارية LiPo | 6-12S ليبو | مستوى إشارة الإدخال PWM | 3.3 فولت / 5 فولت (متوافق) |
| تردد إشارة الخانق | 50-500 هرتز | عرض نبض التشغيل | 1100 ~ 1940 μs ثابتة أو لا يمكن برمجتها |
| الأعلى.مساهمة الجهد | 52.2 فولت | الأعلى.المدخلات الحالية | 120 أ |
| قبل الميلاد | مدمج | الأعلى.تيار الذروة | 150 أ |
| فتحات تركيب الفوهة | φ28.4 مم -2 * M3 | ||
المروحة
القطر × الملعب 34.7 × 11 بوصة
تركيب نظام الطاقة
• تم تجميع نظام الطاقة بالكامل قبل مغادرة المصنع ، وهو جاهز للاستخدام ويمكنك تركيبه مباشرة على الطائرة الزراعية بدون طيار وفقًا لاتجاه الدوران (CW / CCW) المحدد على المحرك.
• قطر التجويف (للذراع) 40 مم.
• الكبل ثلاثي الألوان (أسود / أحمر / أبيض) مخصص لإخراج البيانات وتحديث البرامج الثابتة ESC ، والكابل ثنائي اللون (أبيض / أسود) هو كبل إشارة الخانق ، والسلك الأصفر هو سلك إخراج إشارة RPM.
• إشارة البيانات السلكية لإخراج مدخلات دواسة الوقود ، خرج الخانق ، محرك RPM ، تيار الإدخال ، تيار الخرج ، جهد الإدخال ، درجة حرارة المكثف ، درجة حرارة MOS ، وما إلى ذلك.
• نطاق الخانق للمحرك ESC ثابت عند 1100 ~ 1940 ميكرومتر.
