| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | NEWLANDLE |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | NIA-410 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | صندوق |
| وقت التسليم: | 15 ~ 25 يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100sets / month. |
| نوع: | الطائرات الصناعية بدون طيار | قاعدة العجلات: | 1000 مم |
|---|---|---|---|
| مقاس: | 800 * 800 * 500 مم | وزن الرف: | 3.5 كجم |
| وزن الرف + قوة: | 6.5 كجم | الوزن الأقصى للإقلاع: | 16 كجم |
| الحمل الفعال: | 1-5 كجم | السرعة الأفقية: | 0-16 م / ث |
| تسليط الضوء: | 30X طائرات بدون طيار بمواصفات الصناعة,طائرات بدون طيار ذات مواصفات صناعية ISO9001 4K,ISO9001 طائرات بدون طيار صناعية مؤتمتة ذات ثلاثة محاور |
||

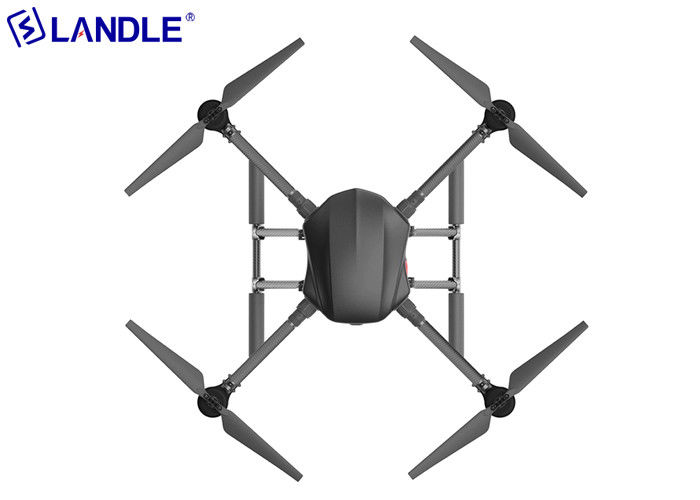

NIA-410 الصناعية بدون طيار للبحث والمراقبة التفتيش بالكاميرا
معلمات المنتج NIA-410
تعد الطائرات بدون طيار NIA-410 رباعية الطائرات بدون طيار مناسبة للمدن الذكية وسلامة الشرطة وحركة المرور على الطرق وحماية البيئة والحفاظ على المياه وفحص خط الطاقة والإنقاذ في حالات الطوارئ وفحص خطوط أنابيب النفط والمسح وغيرها من المجالات.
تخصيص:
|
حجم الطائرة |
800 × 800 × 500 ملم |
عمر بطارية طويل |
25 دقيقة |
|
خلع الوزن |
15 كجم |
الحمولة |
0 ~ 5 كجم |
|
صور عالية الدقة |
20 مليون بكسل |
فيديو عالي الدقة |
4K |
|
السرعة الأفقية |
0-16 م / ث |
مقاومة الرياح |
6 |
إعدادات:
|
إطار الطائرة بدون طيار |
إطار طائرة بدون طيار 4 دوار |
1 |
|
التحكم في الطيران |
مستشعر ثلاثي المحاور ثلاثة محاور التسارع جيروسكوب ثلاثي المحاور ثلاثة محاور المغناطيسية |
1 |
|
جهاز التحكم |
قم بتمييز الجهاز اللوحي بنظام Android قدرة مضادة للتدخل اللاسلكي من الدرجة الصناعية نقل البيانات عن بعد ونقل الصور ثلاثة في واحد 1080P HD نقل الصور دعم إدخال الفيديو إيثرنت / HDMI |
1 |
|
بطارية ليثيوم |
بطارية سوبر ليب 22000 مللي أمبير |
4 |
|

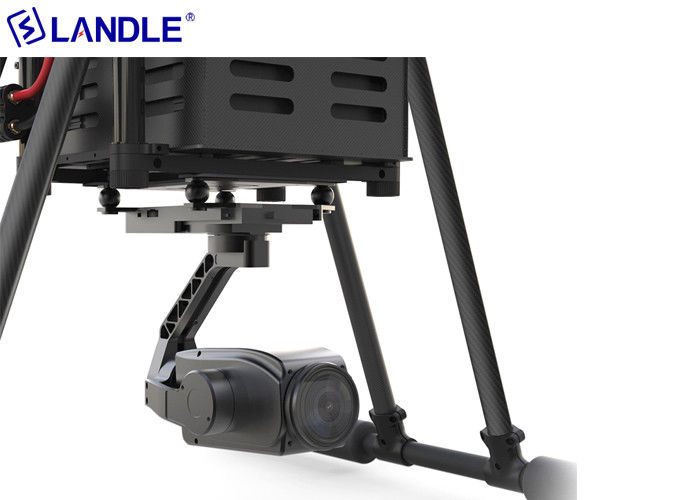

جراب بصري ثنائي المحور |
عدسة زووم بصري 30x مرئية / كاميرا ضوء الأشعة تحت الحمراء 25 ملم |
1 |
|
جراب فيديو ضوء مرئي |
تدعم Sony E mount ، التركيز الثابت وعدسات التكبير |
1 |
|
المروحة |
2 مجموعات كل مجموعة 4 قطع |
8 |
|
الشاحن |
شاحن ذكي مزدوج القناة 2x1000 واط مع قابس الولايات المتحدة / اليابان / المملكة المتحدة / الاتحاد الأوروبي / ANZ |
1 |
|
كابل |
USB / HDMI |
1 |
|
أدوات |
|
1 |
|
صندوق ألومنيوم للطيران |
|
1 |
تطبيق:
مكونات التعليق الخارجي
N2TC-F640
يتكون نظام FLIR Duo Pro R من مصور كاميرا مرئي ومصور حراري بالأشعة تحت الحمراء.يحتوي جهاز التصوير المرئي على مصفوفة 4000 × 3000 بكسل بمسافة بكسل تبلغ 2.8 ميكرومتر ، ومستشعر قطري 6.4 مم ، وعدسة بؤرية ثابتة مقاس 4 مم f / 2.8.تركز عدسة الكاميرا المرئية على اللانهاية ، وستظهر الأشياء الأقرب من 10 أمتار خارج نطاق التركيز.لا يمكن تغيير موضع الضبط البؤري للكاميرا المرئية.يبلغ مجال رؤية المستشعر المرئي 56 درجة × 45 درجة (أفقيًا × رأسيًا) ، وتبلغ أقصى تشوه للعدسة 15.7٪ و BFL يبلغ 10.02 مم.يعتمد جوهر LWIR على نواة كاميرا Tau2 الخاصة بـ FLIR.تبلغ مساحتها 17 ميكرون بكسل وتأتي في أي منهما
صفيف 336x256 أو 640x512 بكسل.يتم سرد خيارات العدسة ومجالات الرؤية المقابلة لها في الجدول 1.
640 × 512 336 × 256
13 ملم: 45 درجة × 37 درجة 9 ملم: 35 درجة × 27 درجة
19 ملم: 32 درجة × 26 درجة 13 ملم: 25 درجة × 19 درجة
25 ملم: 25 درجة × 20 درجة 19 ملم: 17 درجة × 13 درجة
الجدول 1. خيارات عدسة Duo Pro R (FOV أفقي × رأسي)
N2TC-R
N2TC-R: تصوير حراري عالي الدقة وكاميرا ذات عدسة مزدوجة للضوء المرئي للطائرات الصغيرة بدون طيار
يمكن لـ N2TC-R تحويل العديد من منصات الطيران إلى أدوات صناعية ، مما يوسع من قيمتها واستخدامها.إنها كاميرا تصوير حراري مزدوجة الاستشعار قوية وكاميرا ضوء مرئي مصممة لمجموعة واسعة من تطبيقات الطائرات بدون طيار التجارية والصناعية والعامة عالية الأداء.إنه يدمج التصوير الحراري وكاميرا ملونة عالية الدقة بدقة 12 ميجابكسل في غلاف واحد.يسمح N2TC-R للمشغلين المحترفين بالتقاط بيانات التصوير الحراري والضوء المرئي أثناء الطيران.
بالإضافة إلى أداء التصوير الممتاز ، يمكن أيضًا توصيل N2TC-R بإشارات GPS.يمكن لمعلومات GPS هذه إنشاء خرائط دقيقة ونماذج ثلاثية الأبعاد للمنصة المحمولة جواً ، مما يوفر البيانات المهمة المطلوبة.يمكن لنوع قياس درجة الحرارة N2TC-R قياس درجة حرارة صور الأشعة تحت الحمراء في الوقت الفعلي.يحتوي تسلسل RAW الذي تم التقاطه بواسطة الكاميرا أيضًا على معلومات درجة الحرارة.بعد التصوير ، يمكن إعادة قياس صورة الأشعة تحت الحمراء.إنها مناسبة للكشف عن الطاقة وهيكل المنزل.استخدام محدد مثل التفتيش وأمر إطلاق النار.
في غلاف قوي ، يتم تثبيت تصوير حراري عالي الدقة وكاميرا ضوئية مرئية بدقة 12 ميجابكسل
التقط مقاطع فيديو وصورًا بالتصوير الحراري أو الضوء المرئي في نفس الوقت لتحسين القدرة على تحليل كل مشهد.
كاميرا مدمجة تدمج كلاً من أجهزة الكشف عن الضوء المرئي والتصوير الحراري ويمكن استخدامها للتسجيل
9- 16V DC مدخلات الجهد العريض
يمكن لتقنية الصورة في الصورة للصور ذات الإضاءة المزدوجة أن تجعل الصور الملتقطة أكثر تفصيلاً
إخراج الفيديو التناظري في الوقت الحقيقي
التصوير الحراري المتكامل ووظيفة تسجيل مزامنة آلة الضوء المرئي
تسجل بطاقات TF المزدوجة في وقت واحد التصوير الحراري وصور الضوء المرئي ومقاطع الفيديو والتسلسلات الرقمية غير المفقودة للتصوير الحراري.
تسجل الكاميرا الصور ومقاطع الفيديو ذات الإضاءة المزدوجة إلى بطاقة TF بشكل متزامن وفقًا لإشارة PWM ، ويمكنها في نفس الوقت تسجيل تسلسل صور الأشعة تحت الحمراء 14 بت بدون فقدان (تنسيق RAW)
يحتوي تسلسل RAW الذي تم التقاطه بواسطة إصدار قياس درجة الحرارة N2TC-R على معلومات درجة الحرارة ، والتي يمكن استخدامها لقياس درجة الحرارة على الأرض بشكل متكرر لفحص خط الطاقة وفحص الحرائق ورسم خرائط الاستشعار عن بعد والتطبيقات الأخرى
يمكن للكاميرا تلقي بيانات GPS ، والتي يمكن استخدامها كمرجع للصور الملتقطة لتحليلها لاحقًا وتوليف الخرائط والنمذجة ثلاثية الأبعاد
خيارات تكوين وتحكم مرنة وقوية في الكاميرا
تتوفر مجموعة متنوعة من درجات دقة كاشف التصوير الحراري وعدسات الأشعة تحت الحمراء لتوفير أفضل تكوين لمهمتك
يمكن أن تتحكم إشارة PWM في وظائف الكاميرا: تبديل لوحة التصوير الحراري ، بدء / إيقاف التسجيل ، تبديل الصورة في الصورة ، وما إلى ذلك (يمكن تكوين وظائف محددة)
وضع البرنامج الثابت القابل للتكوين ، بحيث تتمتع الكاميرا بأحدث الوظائف والميزات في أي وقت.
|
|
اكتشف مشاكل البناء ، مثل تلف الأسطح والمياه والعزل |
|
|
تقديم صور ثنائية الإضاءة للرجوع إليها في إنشاء محطات الطاقة الشمسية |
|
|
N2TC-R هي أداة قيمة للمسح الجغرافي والكشف عن الاستشعار عن بعد. |
تخصيص
| أداء | N2TC-R640 | N2TC-R384 |
| نوع الكاشف | ميكروبوليوميت أكسيد الفاناديوم غير المبرد | |
| فرقة | 7.5-13.5 ميكرومتر | |
| دقة كاشف التصوير الحراري | 640 × 512 | 384 × 288 |
| خيارات عدسة الأشعة تحت الحمراء | 13 ملم: 38 درجة × 30.8 درجة | 13 ملم: 28.2 درجة × 21.3 درجة |
| 19 ملم: 26.5 درجة × 21.4 درجة | 19 ملم: 19.5 درجة × 14.7 درجة | |
| 25 ملم: 20.3 درجة × 16.3 درجة | 25 ملم: 14.9 درجة × 11.2 درجة | |
| معدل إطار الصورة بالأشعة تحت الحمراء | 30 هرتز | |
| دقة كاميرا الضوء المرئي | 12 مليون بكسل | |
| أداء قياس درجة الحرارة (يتطلب قياس درجة الحرارة كاميرا Doc) | ||
| دقة القياس | +/- 2 أو 2٪ | |
| وضع قياس درجة الحرارة | تتبع درجة الحرارة القصوى بملء الشاشة ، تحتوي الصورة الرقمية للأشعة تحت الحمراء المحفوظة على معلومات درجة الحرارة ، ويمكن قياس درجة الحرارة بشكل متكرر | |
| معالجة الصور وتخزينها | ||
| وضع العرض | اعرض فقط الأشعة تحت الحمراء ، فقط اعرض الضوء المرئي ، صورة داخل صورة | |
| اختيار الباليت | التحكم في إشارة PWM | |
| طريقة تخزين الصور | التحكم في إشارة PWM | |
| تنسيق تخزين الصور | الصورة: jpeg Video: H.264 / 14bit تسلسل صور رقمي: تسلسل RAW (يتم دعم صورة الأشعة تحت الحمراء فقط) | |
| الوصول إلى معلومات GPS | ||
| تحديد المواقع عبر الأقمار الصناعية لنظام تحديد المواقع العالمي (GPS) | نعم | |
| واجهه المستخدم | ||
| منفذ تخزين TF |
2 قنوات في المجموع # 1 قناة: تسجيل الصور أو مقاطع الفيديو الخاصة بالتصوير الحراري بالأشعة تحت الحمراء وكاميرا الضوء المرئي # 2 القناة: التسجيل المستمر لتسلسل RAW للتصوير الحراري بالأشعة تحت الحمراء 14 بت |
|
| واجهة ملحق ذات 12 سنًا | مدخلات الطاقة ، خرج الفيديو التناظري ، إشارة التحكم PWM | |
| مساهمة الجهد | 9-16 فولت تيار مستمر | |
| استهلاك الطاقة (متوسط القيمة) | ≤6 واط | |
| جهاز التحكم | نعم- PWM (3 قنوات) | |
| إخراج الفيديو التناظري | نتسك / بال | |
| المعلمات البيئية | ||
| نطاق الحرارة الشغالة | 0 - 50 ℃ | |
| مدى درجة حرارة التخزين | 0 - 60 ℃ | |
N2GC-A640
|
N2GC-A640: ثنائي العدسة gimbal (30X) ل عدسة مزدوجة عدسة زووم بصري 30x مرئية 25mm كاميرا ضوء الأشعة تحت الحمراء ل HD تسجيل وإخراج عالي الوضوح بدقة ١٠٨٠ بكسل دقة الكاميرا بالأشعة تحت الحمراء هي 640 * 480 ل عالية الاستقرار زاوية الاهتزاز: ± 0.008 درجة ل مفتاح واحد للمركز انقر نقرًا مزدوجًا فوق الهدف ، وظيفة التكبير المركزي ل سجل معلومات GPS قم بتركيب عرض معلومات GPS وحفظه في ملف الترجمة (يلزم استخدامه مع وحدة التحكم في الطيران المعينة أو التطوير الخاص بالعميل) ل متاح SDK تتوفر واجهة بيانات Sky والمحطة الأرضية SDK ل تتبع الكائن |
| المعلمة العامة | |
| المنتج | N2GC-A ثنائي العدسة gimbal (30X) |
| طاقة كهربائية شغالة | 12V-25V |
| قوة | 8.4 واط |
| وزن | 970 جرام |
| التخزين المحلي | بطاقة Micro SD 32G |
| مقاس | 136 * 96 * 155 ملم |
| نوع الواجهة | واجهة الشبكة ، منفذ الاتصال التسلسلي ، CAN |
| وضع عرض التحكم | جهاز كمبيوتر يعمل بنظام Windows ؛هاتف Android أو الجهاز اللوحي |
| معلمة البيئة | |
| درجة حرارة بيئة العمل. | -10 ℃ ~ -45 ℃ |
| درجة حرارة بيئة التخزين. | -20 درجة ~ -70 درجة مئوية |
| معلمة جيمبال | |
| زاوية الاهتزاز | ± 0.008 درجة |
| طريقة التثبيت | انفصال |
| نطاق دوران يمكن التحكم فيه | الملعب / الإمالة: + 70 ° -90 ° ؛الانعراج / المقلاة: ± 160 درجة |
| لفة نطاق تصميم الهيكل | الملعب / الإمالة: + 70 ° -90 ° ؛ياو / عموم: ± 175 درجة ؛لفة: + 90 درجة - 50 درجة |
| أقصى سرعة تحكم | الملعب / الإمالة: 120 درجة / ثانية ؛الانعراج / المقلاة: 180 درجة / ثانية |
| التتبع الذكي للهدف | √ |
| معلمة الكاميرا | |
| عدسة زووم بصري 30x مرئية | |
| المستشعر | CMOS: 1 / 2.8 "؛إجمالي 2.3 مليون بكسل |
| جودة الصورة | Full HD 1080 (1920 * 1080) |
| عدسة |
تقريب بصري 30x ، F6-180mm الفتحة: 1.5-4.3 الحد الأدنى لمسافة الكائن: 10 مم (نهاية عريضة) إلى 1500 مم (نهاية عن بُعد) زاوية الرؤية الأفقية: 61 درجة (نهاية عريضة) ~ 2.3 درجة (نهاية عن بُعد) |
| تنسيق تخزين الصور | JPEG |
| تنسيق تخزين الفيديو | MP4 |
| طريقة العمل | فيديو ، صور |
| اختراق الضباب | اختراق الضباب الإلكتروني + اختراق الضباب البصري (يفتح تلقائيًا) |
| وضع التعرض | التعرض التلقائي |
| الدقة | 50 هرتز ؛25 إطارًا في الثانية (1080 * 1920) 2 مليون |
| 2D تقليل الضوضاء | √ (يفتح تلقائيًا) |
| تقليل الضوضاء ثلاثية الأبعاد | √ (يفتح تلقائيًا) |
| سرعة مصراع الكاميرا | 1/3 - 1/30000 ثانية |
| مكشف | دعم تلقائي |
| OSD | √ |
| مشيرا التكبير | √ |
| مشيرا نطاق التكبير | 1-30X تقريب بصري |
| تكبير بنقرة واحدة لصورة واحدة | √ |
| تصوير الحراري | |
| معلمة الكاشف | |
| نوع الكاشف | تصوير حراري طويل الموجة غير مبرد |
| كاشف البكسل | 640 * 480 |
| حساسية | ≤60mK @ 300k |
| معدل الإطار | 50 هرتز |
| قياس الحرارة | |
| نطاق درجة حرارة | -20 ~ 800 ، مقسمة إلى ترس A وترس B ، ترس A -20 ~ 150 ℃ ، ترس B 0 ~ 800 ، تبديل تلقائي افتراضيًا |
| دقة قياس درجة الحرارة | +/- 5 ℃ أو +/- 5٪ |
| عرض قياس درجة الحرارة | يتم عرض أعلى درجة حرارة وأدنى درجة حرارة ودرجة حرارة مركزية ومتوسط درجة الحرارة على الشاشة |
| الأداء البصري | |
| عدسة: | عدسة بؤرية ثابتة 25 مم |
| F | 1.0 |
NGC-BS20: 20 مليون بكسل
ل عدسة قابلة للتبديل
تدعم Sony E mount ، التركيز الثابت وعدسات التكبير
ل استشعار حجم كبير بكسل عالية
تنسيق APS 20 مليون بكسل
ل عالية الاستقرار
زاوية الاهتزاز: ± 0.008 درجة
ل مفتاح واحد للمركز
انقر نقرًا مزدوجًا فوق الهدف ، وظيفة التكبير المركزي
ل سجل معلومات GPS
قم بتركيب عرض معلومات GPS وحفظه في معلومات EXIF
ل متاح SDK
تتوفر واجهة بيانات Sky والمحطة الأرضية SDK
ل تتبع الكائن
| المعلمة العامة | |
| المنتج | NGC-BS gimbal البصري |
| طاقة كهربائية شغالة | 12V-25V |
| قوة | ＜ 8 واط |
| وزن |
335 جم (بدون عدسة ، ممتص صدمات) عدسة سوني 16 مم 65 جم (التكوين القياسي) |
| مقاس | 175 * 100 * 162 ملم |
| وضع عرض التحكم | جهاز كمبيوتر يعمل بنظام Windows ؛هاتف Android أو الجهاز اللوحي |
| نوع الواجهة | واجهة الشبكة |
| معلمة البيئة | |
| درجة حرارة بيئة العمل. | -10 ℃ ~ -60 ℃ |
| درجة حرارة بيئة التخزين. | -20 درجة ~ -70 درجة مئوية |
| معلمة جيمبال | |
| زاوية الاهتزاز | ± 0.008 درجة |
| طريقة التثبيت | انفصال |
| نطاق دوران يمكن التحكم فيه | الملعب / الإمالة: + 70 درجة - 90 درجة ؛الانعراج / المقلاة: ± 160 درجة |
| لفة نطاق تصميم الهيكل | الملعب / الإمالة: + 75 ° -–100 ° ؛ياو / عموم: ± 175 درجة ؛لفة: + 90 درجة - 50 درجة |
| أقصى سرعة تحكم | الملعب / الإمالة: 120 درجة / ثانية ؛الانعراج / المقلاة: 180 درجة / ثانية |
| معلمة الكاميرا | |
| عنصر حساس | Exmor APS HD CMOS (23.2 * 15.4 مم) |
| بكسل فعالة | 20.1 مليون بكسل |
| دقة الصورة |
3: 2 L (20 ميجا): 5456 × 3632 م (10 ميجا): 3872 × 2576 ق (5 ميجا): 2736 × 1824 16: 9 L (17 ميجا): 5456 × 3064 م (8.4 ميجا): 3872 × 2176 S (4.2M): 2736 × 1536 |
| كاميرا عالية الدقة | Full HD (1920 * 1080) |
| تنسيق تخزين الصور | JPEG / RAW / DNG |
| تنسيق تخزين الفيديو | MP4 |
| عدسة | |
|
عدسة اختيارية
|
عدسة E-mount عدسة تكبير من سوني E16-50mm |
| منطقة التركيز | منطقة واسعة (25 نقطة (ضبط تلقائي للصورة لاكتشاف التباين)) / قفل التركيز البؤري التلقائي |
| طريقة التركيز | التركيز التلقائي لاكتشاف التباين: تركيز بؤري تلقائي فردي ، تركيز بؤري يدوي |
| عدد نقاط التركيز | 25 |
| نوع المصراع | مصراع المستوى البؤري للنقل العمودي المتحكم فيه إلكترونيًا |
| تقليل الضوضاء ثلاثية الأبعاد | √ (يفتح تلقائيًا) |
| سرعة مصراع الكاميرا |
[الصورة الثابتة]: 30-1 / 4000 ثانية [صورة متحركة]: تلقائي (حتى 1/30 ثانية) |
| مكشف | تلقائي ذكي ، تلقائي محسّن ، تعريض تلقائي مبرمج (P) ، أولوية فتحة العدسة (A) ، أولوية الغالق (S) |
| تعويض التعرض | ± 3 درجة من قيمة درجة الإضاءة (1/3 درجة من قيمة درجة الإضاءة) |
| قياس التعرض | قياس متعدد |
| تعديل توازن اللون الأبيض | تلقائي ، مضبوط مسبقًا (ضوء النهار ، ظل ، غائم ، ساطع ، فلورسنت (أبيض دافئ) ، فلورسنت (أبيض بارد) ، فلورسنت (أبيض نهار) ، فلورسنت (ضوء النهار) ، فلاش ، درجة حرارة اللون (2500-9900 كلفن)) |
| حساسية |
[الصورة الثابتة]: ISO 100-16000 (الخطوة: 1/3EV) تلقائي (ISO 100-16000) ؛ [صورة متحركة]: ISO 100-6400 |
جهاز التحكم
1080P نقل الصور الرقمية عالية الدقة
نظام نقل الصور الرقمية المتكامل NIRC10-3HDS ، يدعم HDMI ومدخل مصدر الفيديو من منفذ الشبكة ، ويدعم المزيد من أجهزة الفيديو مثل الكاميرات ، PTZ ، pods ، المدمج في HD FPV APP ، يدعم وظيفة النافذة العائمة للفيديو ، يمكن عرضها على أي أرض صورة APP للمحطة ، ودعم تحجيم نافذة الفيديو بأي حجم ، ودعم وظيفة عرض الفيديو QGroundControl الأصلية ، وفتح SDK للفيديو لتطوير الفيديو المتكامل.
مسافة نقل طويلة جدًا
باستخدام نظام نقل الصور الجديد لمسافات طويلة ، مع أحدث خوارزمية تردد الراديو المضادة للتداخل ، فإن مسافة التحكم عن بعد في الصورة تصل إلى 10 كم (يمكن أن تصل NIRC15-3HDS إلى 15 كم) ، مما يتيح لك استكشاف مساحة أوسع دون القلق بشأن مسافة الطيران أثناء عمليات الطيران.
حماية مستوى المعدات الصناعية
تعمل المركبات الجوية بدون طيار في ظروف خارجية قاسية.إن NIRC10-3HDS محمي من الغبار والبقع على جسم الطائرة ومفاتيح التحكم والواجهات الطرفية لضمان التشغيل المستقر والسلس للمعدات في البيئات القاسية.
تسليط الضوء على شاشة HD
يمكن للشاشة عالية الدقة مقاس 5.5 بوصة عالية السطوع عرض معلومات العرض في الوقت الفعلي بوضوح في ظل ظروف الإضاءة القوية.
بطارية ليثيوم عالية الأداء قابلة للإزالة
توفر بطارية الليثيوم عالية الأداء ، والمقاومة الداخلية المنخفضة ، وعمر البطارية الطويل 6 ساعات ، ومنحنى البطارية المستقر طاقة ثابتة لنظام iUAV OS ، ويمكنها استبدال البطارية بسرعة لضمان التشغيل المستمر.
